Esperimenti di taratura

Progetto del corso Analisi Dati e Statistica, A.A. 2024–25

Paolo Bosetti

Università di Trento, Dipartimento di Ingegneria Industriale

2025-01-10

Esperimento virtuale

Taratura di una bilancia a due piatti, condotta in simulazione.

L’esperimento è individuale.

Schema

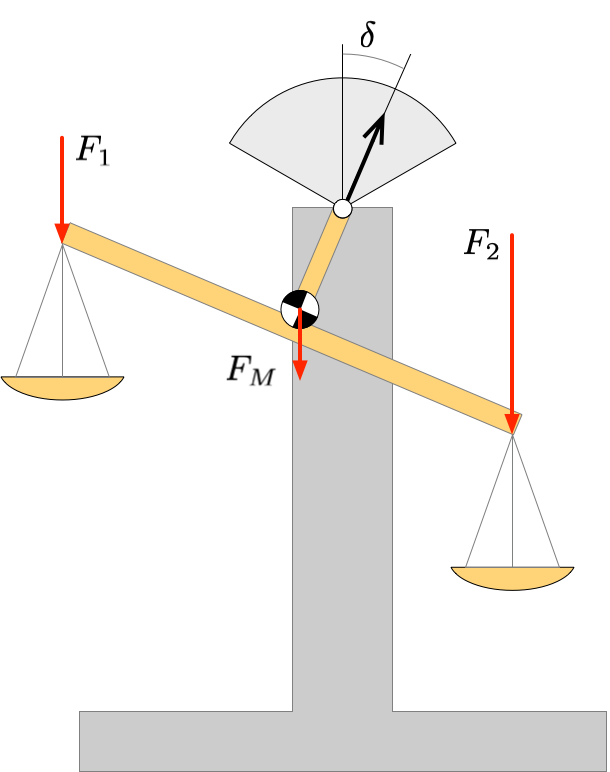

Consideriamo una bilancia a due piatti come in figura

Il piatto sinistro è caricato con un peso noto \(F_1\) simile alla massa da pesare \(F_2\)

L’angolo dell’ago all’equilibrio \(\delta\) è funzione della differenza tra i pesi

Siano:

  • \(l\) la lunghezza dei bracci
  • \(h\) la distanza verticale all’equilibrio tra il centro di massa del bilanciere e il fulcro
  • \(F_M\) il peso del bilancere

Formule

Bracci delle forze: \[ \begin{align} b_1 =& \left(\frac{l}{2}+h\tan\delta\right) \\ b_2 =& l\cos\delta-b_1 = \left(\frac{l}{2}-h\tan\delta\right)\cos\delta \\ b_M =& h\tan\delta\cos\delta \end{align} \]

Equilibrio dei momenti: \[ \begin{align} 0 =& F_1b_1 +F_Mb_M - F_2b_2 \\ 0 =& F_1(b_1-b_2) +F_Mb_M -\Delta Fb_2 \\ 0 =& F_1(2h\tan\delta)+F_Mh\tan\delta + \\ & -\Delta F(l/2-h\tan\delta) \end{align} \]

Quindi: \[ \tan\delta = \frac{l}{2h}\frac{\Delta F}{2F_1+F_M+\Delta F} = a\frac{\Delta F}{2F_1+F_M+\Delta F} \]

Taratura statica

Raccogliamo l’angolo di equilibrio per carichi sul piatto sinistro pari a \(F_1=100, 150, \dots, 500\) g e sul piatto destro un valore uguale al piatto sinistro più \(\Delta F=5, 10, \dots, 50\) g

In totale effettuiamo 90 prove

Simuliamo la raccolta dati sia in ordine regolare che in ordine casuale

Dati raccolti in ordine regolare

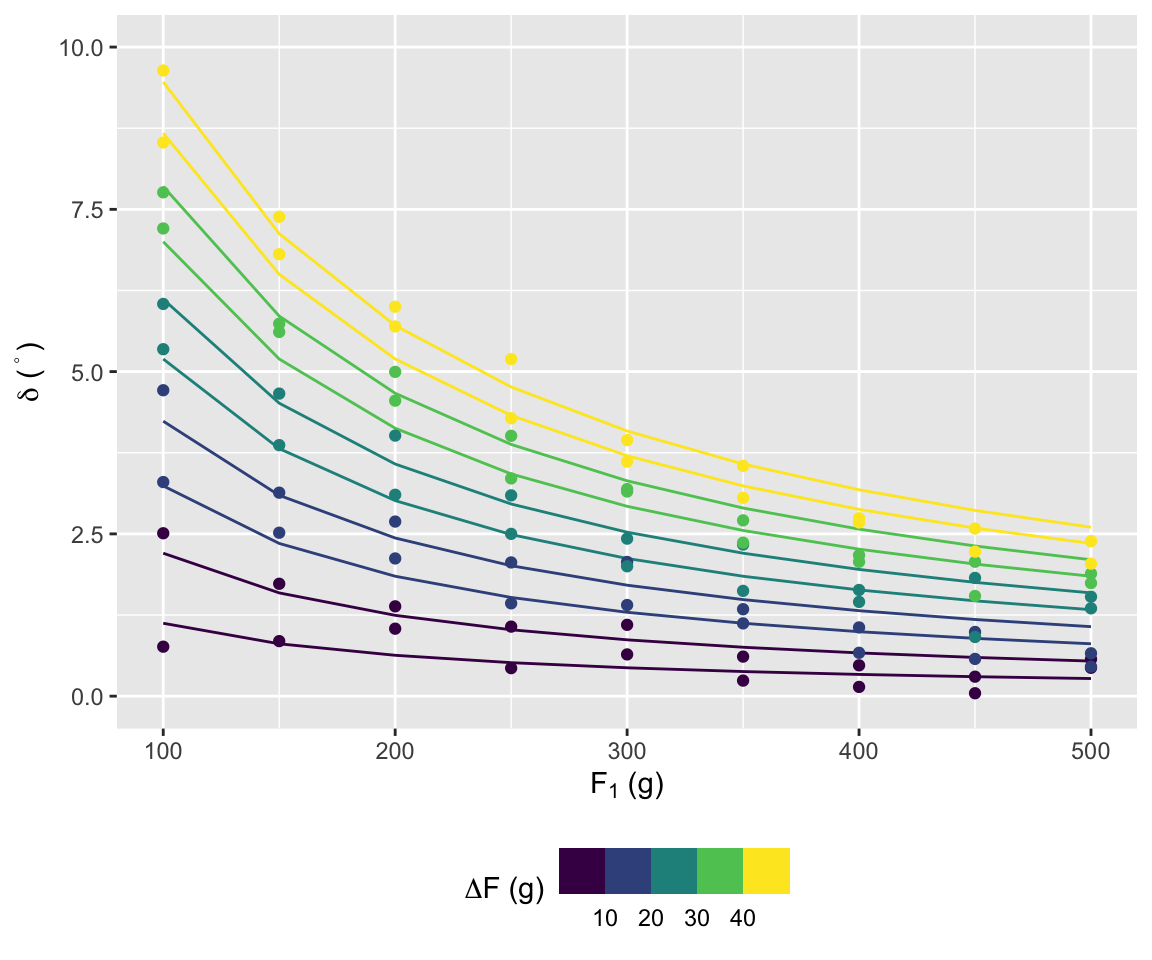

Grafico \(\delta\) vs. \(F_1\)

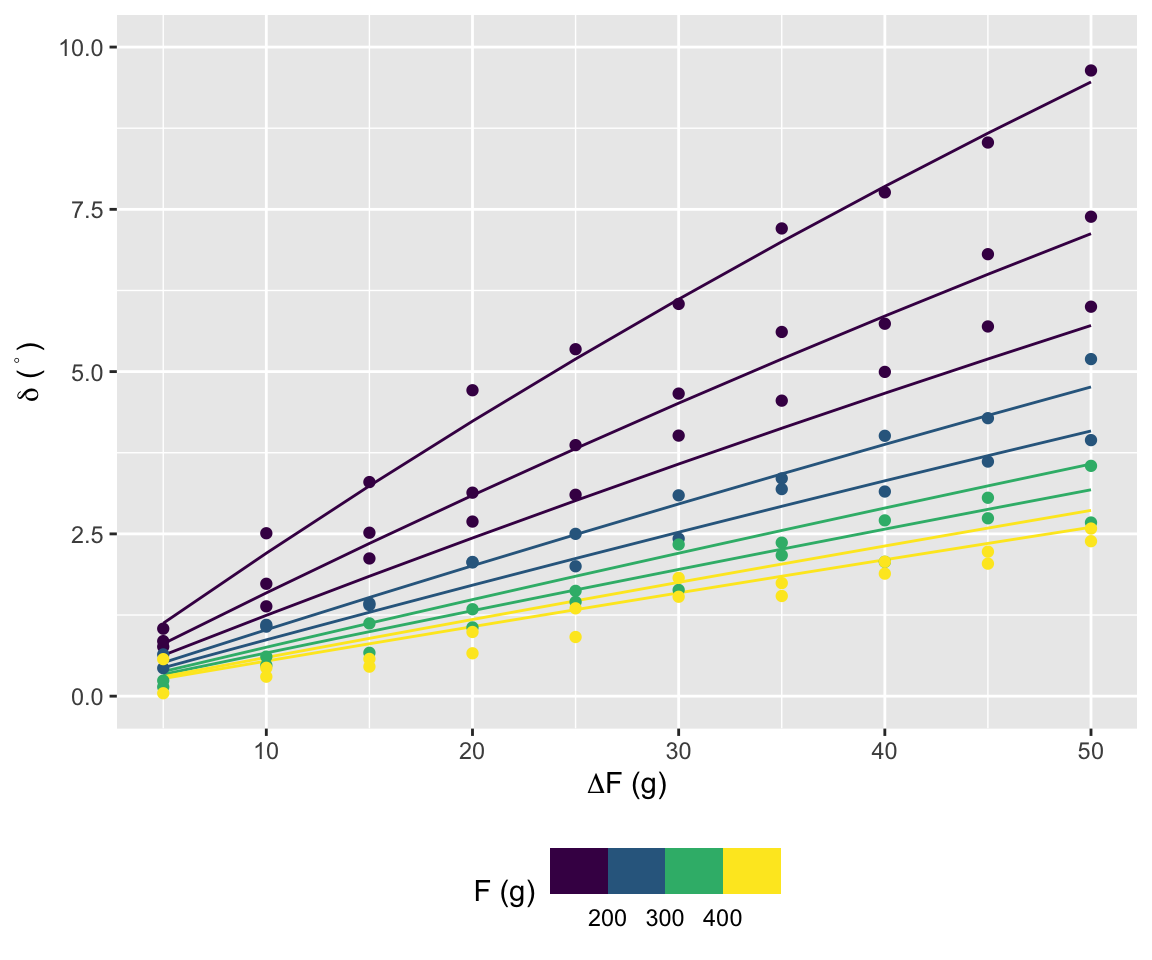

Grafico \(\delta\) vs. \(\Delta F\)

Dati raccolti in ordine casuale

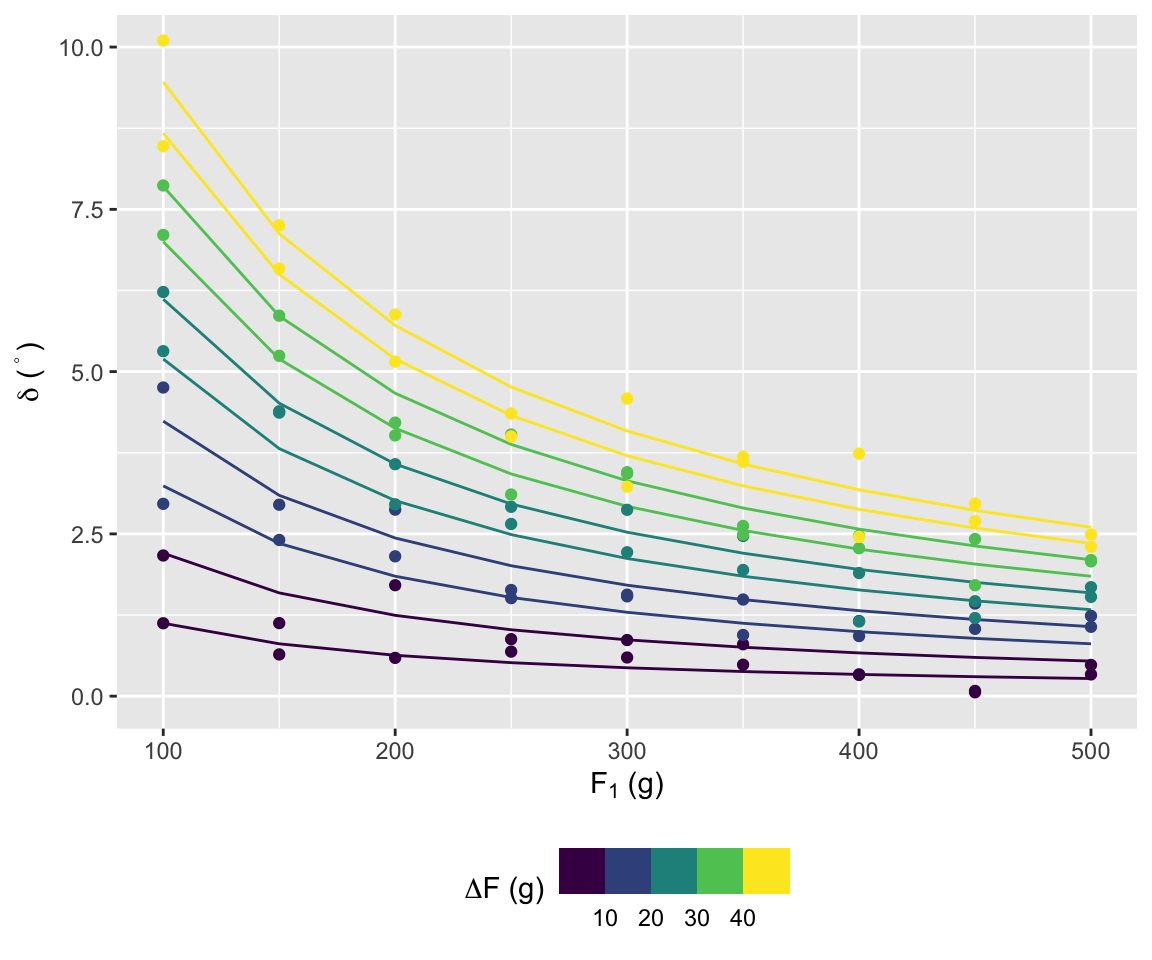

Grafico \(\delta\) vs. \(F_1\)

Grafico \(\delta\) vs. \(\Delta F\)

Regressione

Il modello \(\delta = \arctan\left(a\frac{\Delta F}{2F_1+F_M+\Delta F}\right)\) è evidentemente non lineare nei coefficienti \(a\) e \(F_M\). L’arcotangente, inoltre, può creare problemi di convergenza

Si ricorre a una regressione ai minimi quadrati lasciando al primo membro la tangente dell’angolo

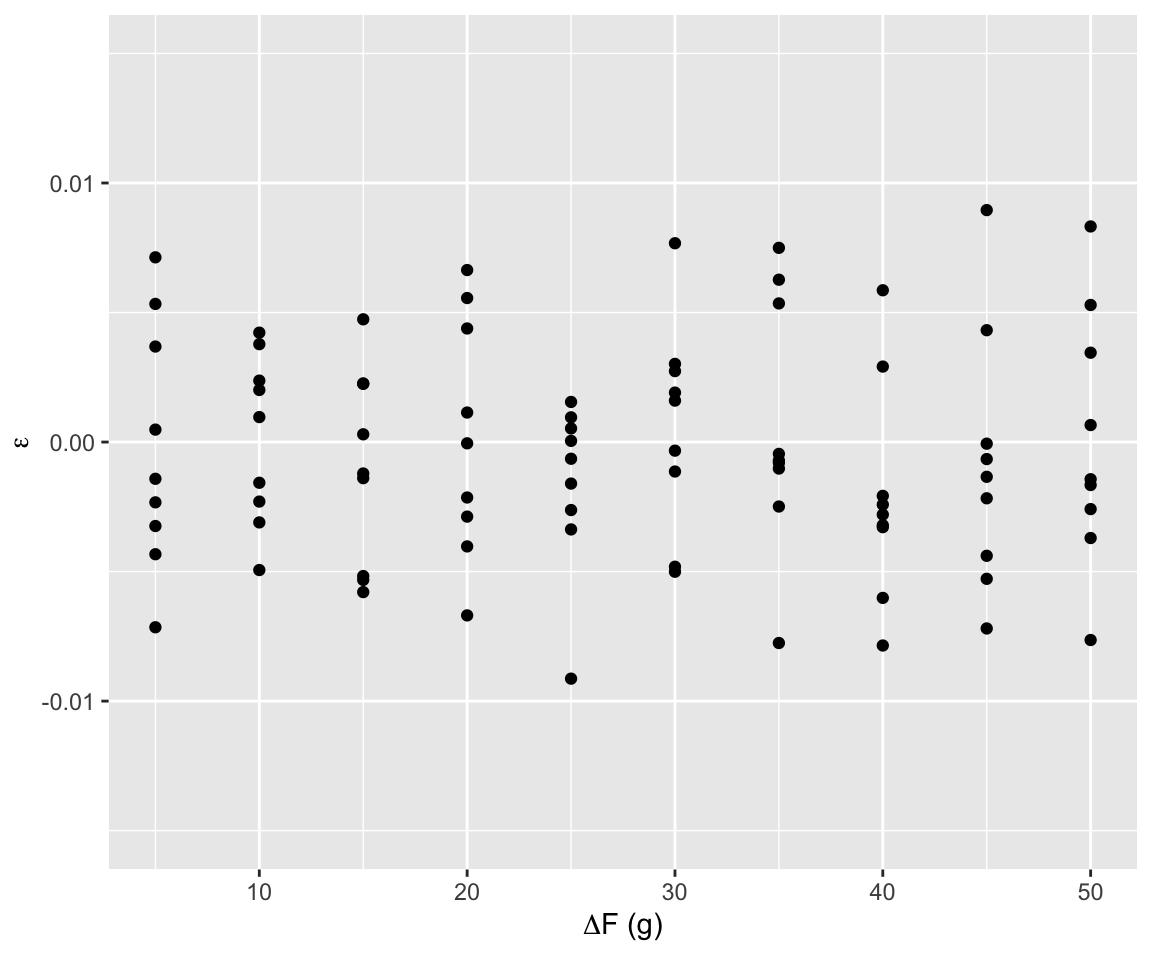

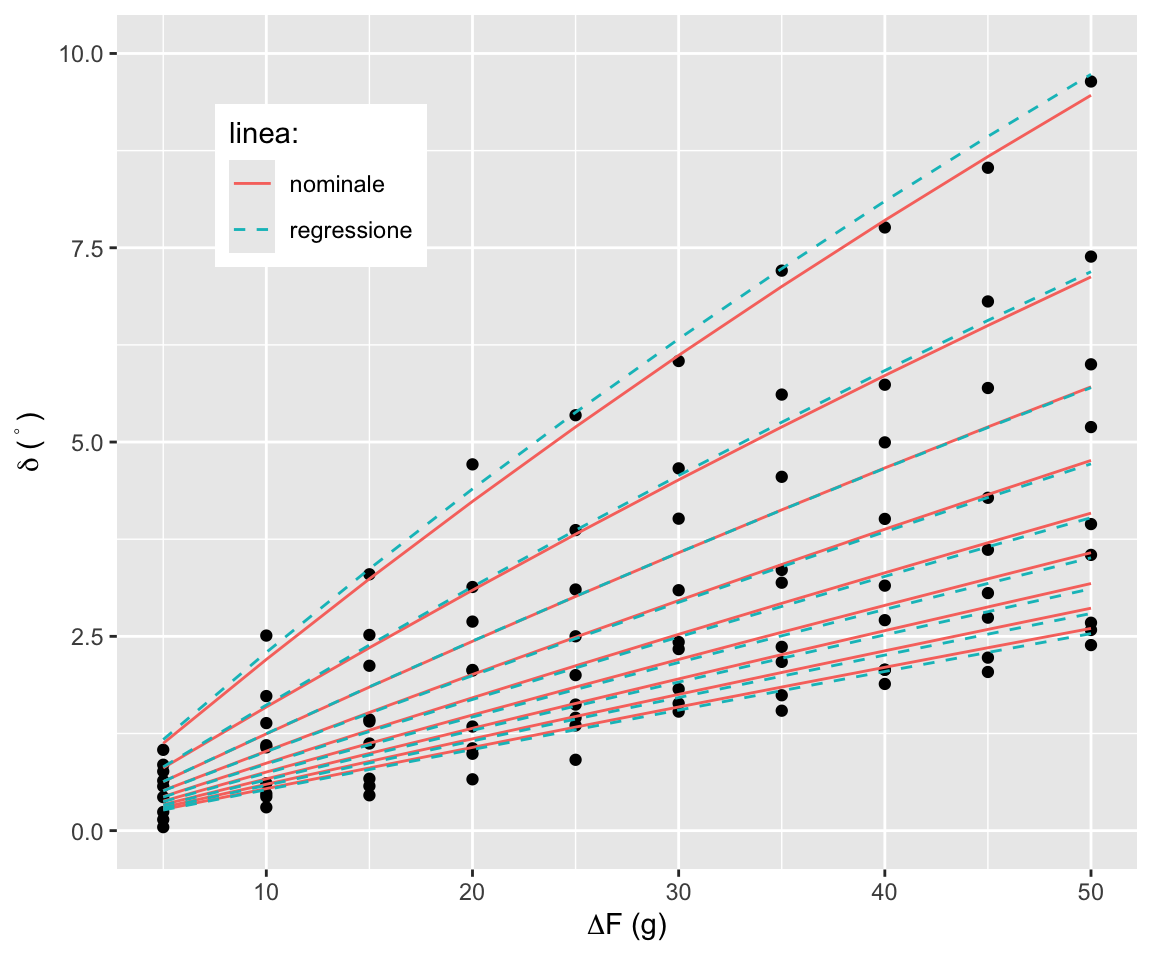

Dati ordinati, regressione

Risulta: \(a = 0.9551407\) e \(F_M=28.4649367\), \(R^2=1-\frac{SS_\mathrm{res}}{SS_\mathrm{tot}}=1-\frac{\sum (y_i - \widehat y_i)}{\sum (y_i - \bar y)^2} = 0.9865372\)

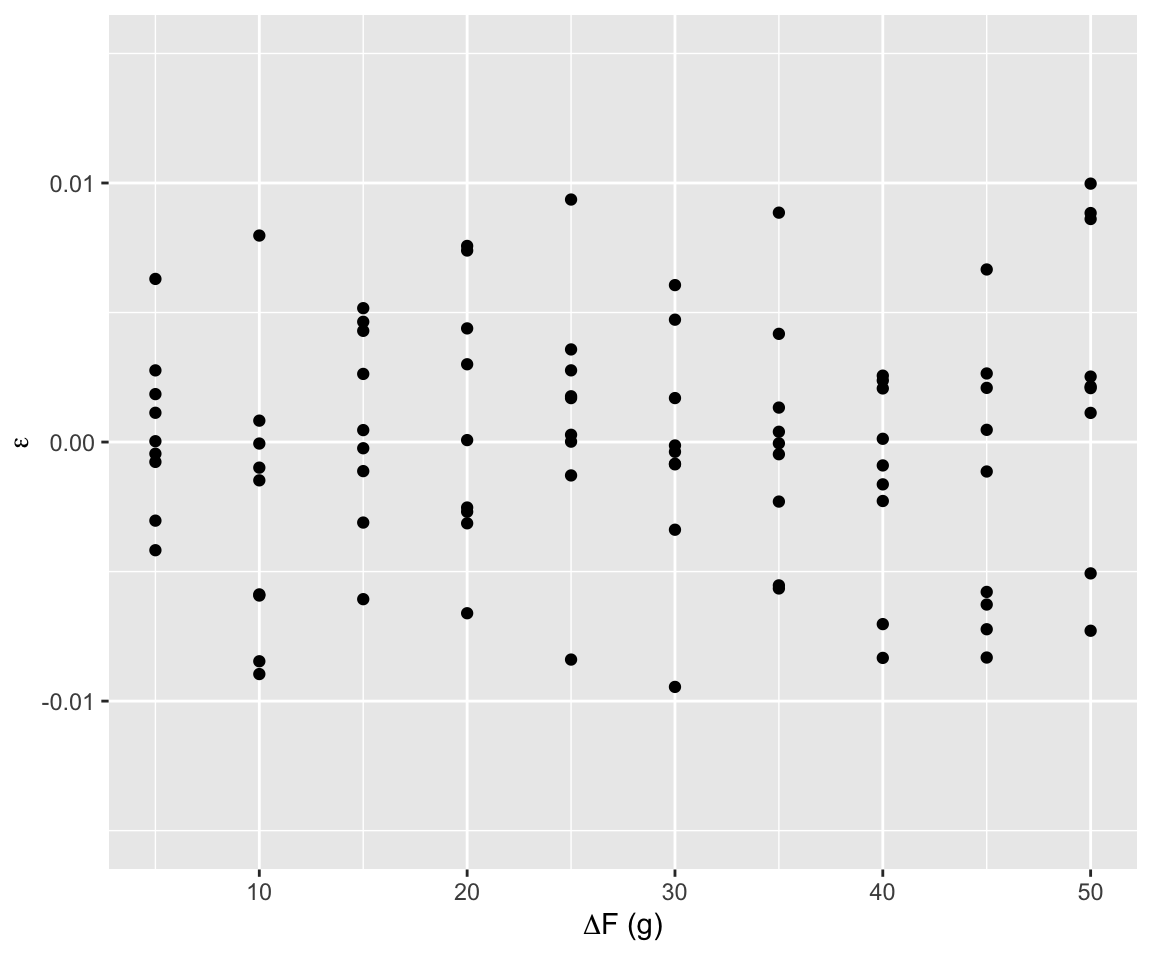

Dati casualizzati, regressione

Risulta: \(a = 0.9857569\) e \(F_M=40.7223573\), \(R^2=1-\frac{SS_\mathrm{res}}{SS_\mathrm{tot}}=1-\frac{\sum (y_i - \widehat y_i)}{\sum (y_i - \bar y)^2} = 0.9824978\)

Osservazioni

  • Sebbene il valore di \(R^2\) sia leggermente migliore per i dati non casualizzati, è evidente che la regressione è più vicina al modello nominale per il caso con i dati casualizzati
  • Questo insegna a considerare \(R^2\) solo come termine di confronto tra regressioni diverse ma sugli stessi dati
  • Se la regressione è fatta sul modello \(\tan(\delta)=f(F, \Delta F)\) anziché sul modello \(\delta = \arctan(f(F, \Delta f))\) bisogna fare attenzione che i residui \(y_i - \widehat y_i\) e i valori regressi \(\widehat y_i\) sono calcolati come tangenti dell’angolo e non come angolo vero e proprio

Progetto

Il progetto individuale richiede di eseguire un esperimento di taratura statica dello strumento bilancia a due piatti

  • Lo strumento virtuale è disponibile su https://p4010.shinyapps.io/bilancia/
  • Lo strumento ha parametri \(h\) e \(l\) ignoti ed è soggetto a disturbi modificanti (funzione del tempo) e interferenti (aleatori)
  • Pianificare l’esperimento perlustrando il dominio dei due parametri \(F_1\) e \(\Delta F\) con un sufficiente numero di test
  • Eseguire tutte le prove e alla fine scaricare la tabella dei risultati, che non dovrà essere modificata
  • Prendere nota della chiave di verifica visualizzata e salvarla su un file. La chiave è unica per ogni sessione sperimentale e per ogni file scaricato
  • Eseguire la regressione e determinare la relazione \(\delta=f(F_1, \Delta F, a, F_M)\), con \(a\) e \(F_M\) parametri del modello
  • Realizzare un report .Rmd che descriva tutti i passi e le analisi effettuate e riporti la chiave di verifica
  • È necessario consegnare il report in formato pdf e il file dati originale. Il report deve citare la chiave di verifica della sessione sperimentale
  • Il report deve includere (come chunck con echo=TRUE) anche tutti i passaggi in R (inclusa l’analisi dei residui della regressione!), con la possibile eccezione del caricamento delle librerie
  • Criteri di valutazione:
    • completezza dell’analisi
    • correttezza del risultato
    • qualità dell’impaginazione e cura per l’aspetto del report e dei grafici
  • Opzionale: eseguire un’analisi di bootstrap non parametrico per determinare l’intervallo di confidenza al 95% sui due parametri del modello

Report

Per il report usare il template report.Rmd sulla repository GitHub del corso (cliccare qui per scaricare direttamente il file)

Il report richiede la libreria memor: per installarla procedere come segue:

install.packages("devtools")
devtools::install_github("hebrewseniorlife/memor")

Seguire gli esempi e le indicazioni contenute nel template per l’inserimento di figure e tabelle e per la creazione di riferimenti
